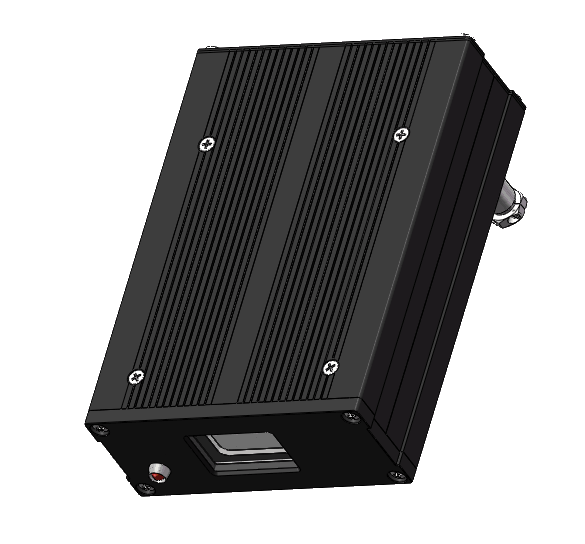

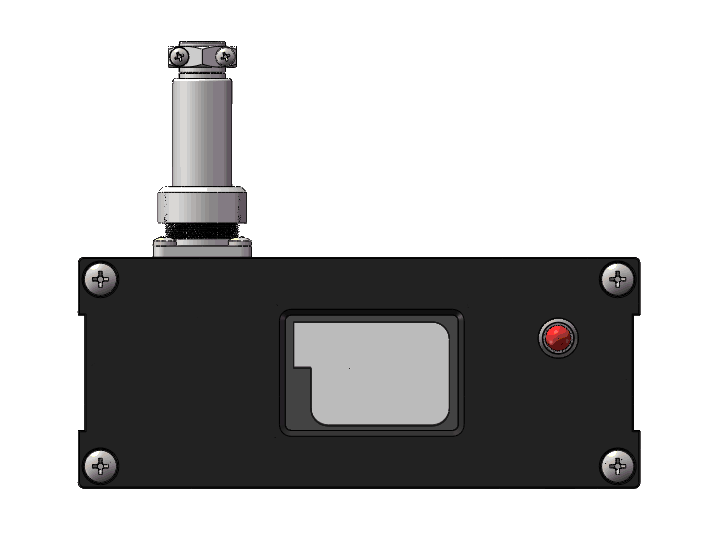

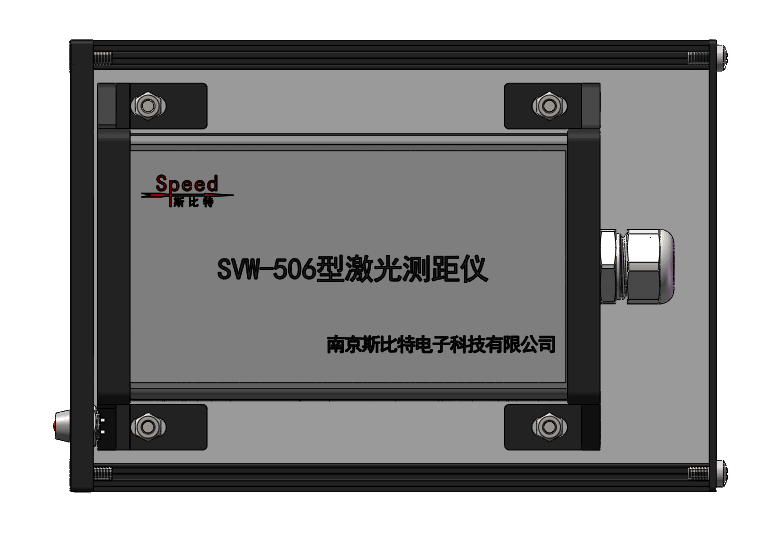

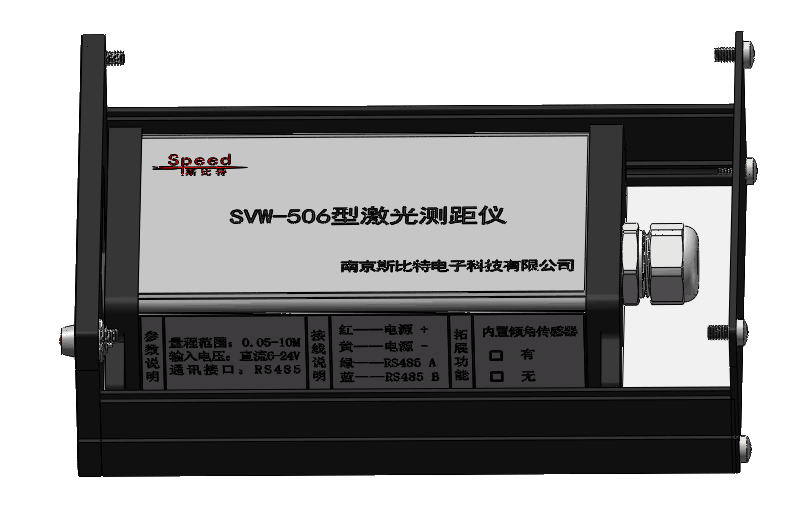

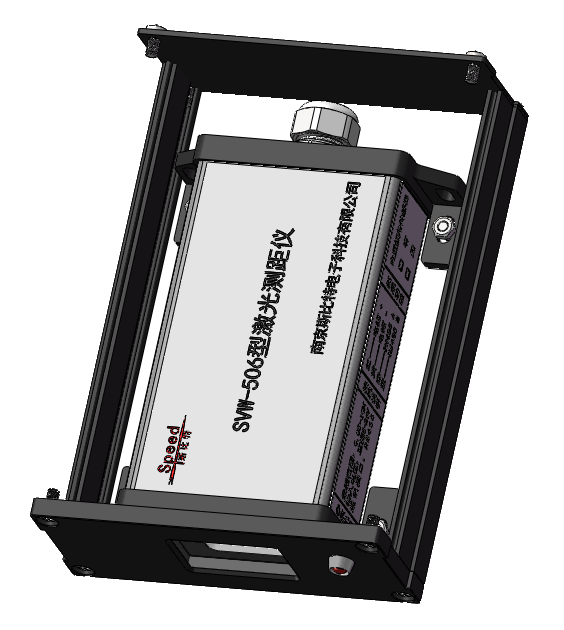

SVW-506型激光测距仪
SVW-506型激光测距仪是以激光器作为光源进行测距，利用激光对目标的距离进行准确测定的仪器。
SVW-506通信电缆为一根四芯电缆，根据实际要求出厂配置485、232、TTL三种信号类型输出。4芯颜色为红色、黑色、绿色、白色，红色代表电源+，黑色代表电源-，绿色和白色根据信号不通定义也不同。红黑绿白分别接在采集模块相对应的接线端口。
SVW-506电缆线为四芯线，线缆接线定义如下：
电源 | 红线（VCC） | 黑线（GND） |
RS485 | 绿线（485A | 白线（485B） |
TTL | 绿线（TX） | 白线（RX） |
RS232 | 绿线（TX） | 白线（RX） |
测距范围 | 0.05---5M,20M,50M |
分辨率 | 0.1mm |
测量精度 | ±0.5mm |
测量时间 | 指令1:（0.2-2秒）指令2（0.1秒） |
激光类型 | 半导体波长640nm红色激光，ClassII人眼安全 |
测量方式 | 指令测量 |
机器功耗 | ＜ 1W |
电源输入 | 9-32VDC |
通讯方式 | TTL，RS232，RS485 |
工作温度 | -25℃--65℃ |
体积重量 | 105mm*75mm*30mm 350g |
防护等级 | IP54 或 IP65 可选 |
