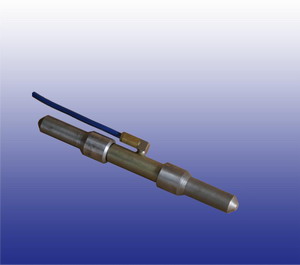

VWR型振弦式钢筋计
VWR型振弦式钢筋计适用于长期埋设在水工结构物或其它混凝土结构物内，测量结构物内部的钢筋应力，并可同步测量埋设点的温度。加装配套附件可组成锚杆测力计、基岩应力计等测量应力的仪器。
VWR型振弦式钢筋计适用于长期埋设在水工结构物或其它混凝土结构物内，测量结构物内部的钢筋应力，并可同步测量埋设点的温度。加装配套附件可组成锚杆测力计、基岩应力计等测量应力的仪器。
规格代号 | R-16 | R-18 | R-20 | R-22 | R-25 | R-28 | R-32 | R-36 | R-40 | ||
尺寸参数 | 连接杆直径d（mm） | 16 | 18 | 20 | 22 | 25 | 28 | 32 | 36 | 40 | |
钢套截面积A（cm²） | 2.01 | 2.55 | 3.14 | 3.80 | 4.91 | 6.16 | 8.04 | 10.2 | 12.6 | ||
钢套长度L（mm） | 120 | ||||||||||
性能参数 | 应力测值范围 | 拉伸（MPa） | 300 | ||||||||
压缩（MPa） | 200 | ||||||||||
最小读数K（MPa/F） | ≤0.10 | ||||||||||
温度测量范围（℃） | -25~+80 | ||||||||||
温度测量精度（℃） | ±0.5 | ||||||||||
温度修正系数b（MPa/℃） | ≤0.10 | ||||||||||
绝缘电阻（MΩ） | ≥50 | ||||||||||
